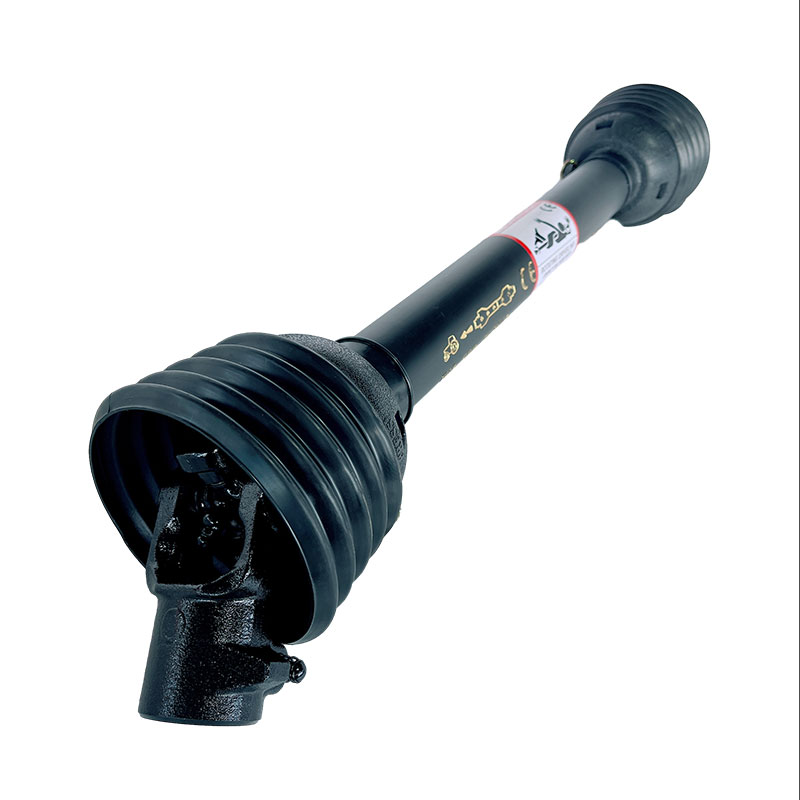

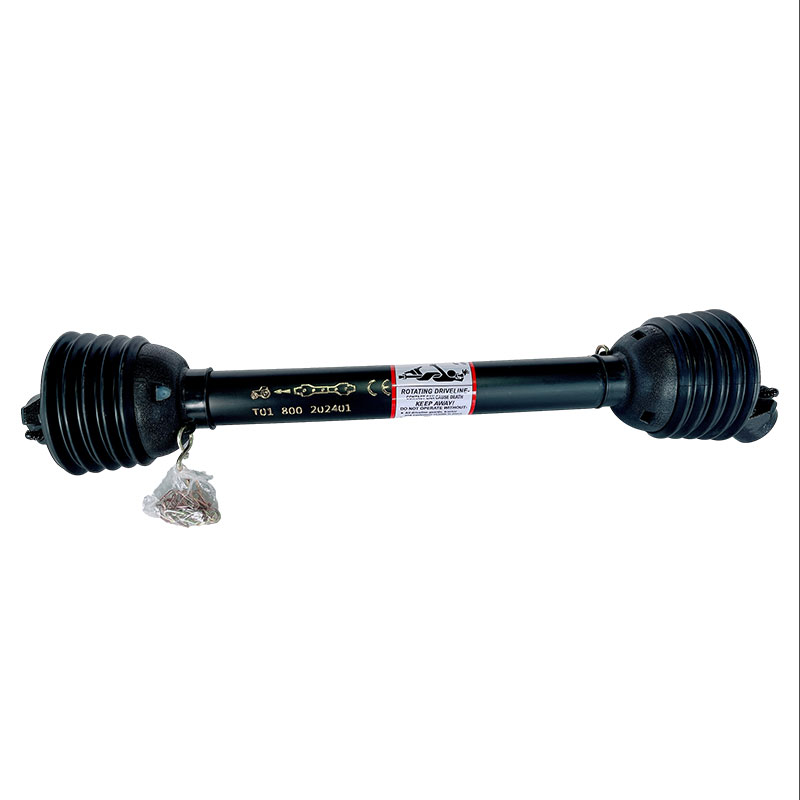

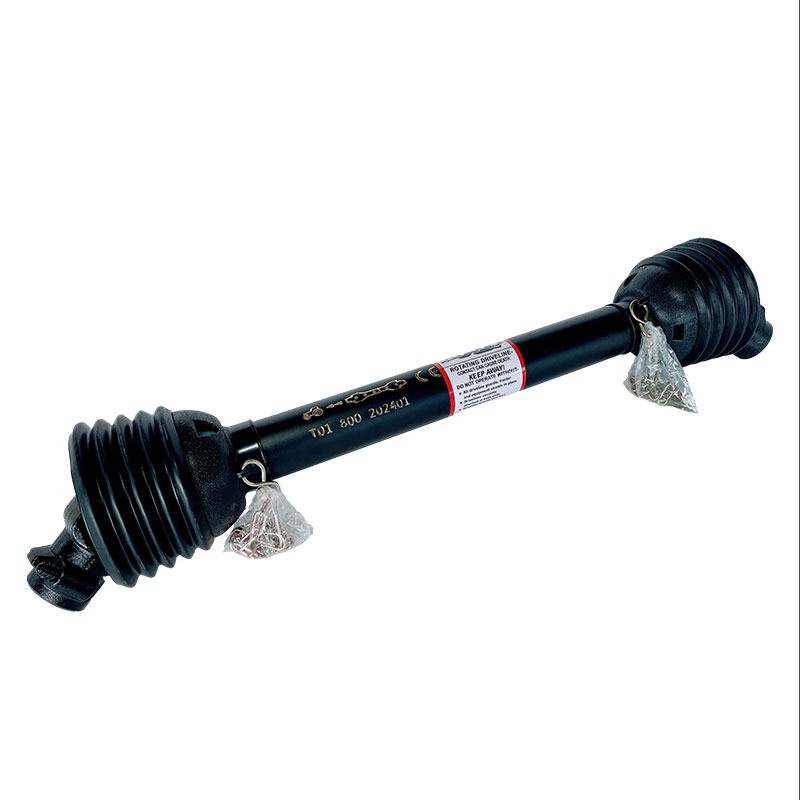

明華歯車ロータリーカッター用PTOシャフトは農業機械に広く使用されています。
トラクターからロータリーカッターに動力を伝える機械部品をPTOシャフトといいます。これにより、トラクターのエンジンがカッターに動力を供給し、草を切り刻んだり細断したりできるようになります。
このシャフトは直線的で、両端にユニバーサルジョイントが付いています。電力はそれによって直線的に伝達されます。
PTO シャフトの構成 |
完全な組み立て |
PTOシャフト長さ |
800mmから1050mmまで延長可能です。 |
シリーズ番号 |
シリーズ 1 |
トラクターエンド |
1-3/8 インチ 6 歯スプライン、メス |
実装終了 |
1-3/8 インチ 6 歯スプライン、メス |
回転速度 |
540RPMで16HP、1000RPMで24HP |
シールドカバー |
利用可能 |
通常の PTO シャフト: この種類のシャフトは単純で、両端にユニバーサル ジョイントが付いています。電力はそれによって直線的に伝達されます。
等速(CV)PTOシャフト:等速ジョイントを採用することにより、振動と動力損失を低減します。頑丈なロータリー カッターや強力なトラクターがその恩恵を最大限に受けます。
PTO シャフトは、さまざまなトラクターとカッターの組み合わせに合わせてさまざまな長さが用意されています。
事故を避けるために、PTO シャフトにはガードやシールドなどの安全対策を取り付ける必要があります。オペレーターの巻き込まれを防ぐために、これらのシールドは回転シャフトの上に配置されます。
PTO シャフトの接続または取り外しの際は、安全上の注意事項に注意してください。これには、トラクターを駐車場に置き、カッターが静止していることを確認し、適切な安全装置を使用することが必要になる場合があります。
さまざまな用途のサイズで使用できるように、このシリーズ 1 PTO シャフトには 2 つの長さがあります: 伸長長と収縮長です。縮めたときの長さは 31.49 インチ、安全に伸ばしたときの長さは 41.33 インチです。 540 RPM では 16 馬力、1000 RPM では PTO 馬力になります。回転によって力を伝達します。さらに、各端には PTO シャフトの外側に固定される安全チェーンが付いています。重要な安全対策として、追加の回転部品を必ず保護してください。また、アクセサリーが絡まってロータリーカッターに引き込まれる可能性があるため、緩んだアクセサリーは着用しないでください。
